Hydnet konstruerar i IRONCAD och kan leverera hydraulikkomponenter - snabbt

Hydnet har kontor i Stockholm, Göteborg och Malmö. De konstruerar och levererar riktigt bra hydraulikprodukter för mobila, industriella och marina behov. Det kan handla om patronventiler, ventilblock och hydraulfilter. För att serva sin kunder på bästa sätt och erbjuda riktigt bra lösningar så krävs rätt verktyg. Hydnet letade efter ett kompetent och flexibelt 3D och 2D CAD-system. Valet föll på IRONCAD som motsvarade deras krav på användarvänlighet och snabbhet. Hydnet använder IRONCAD för att producera och ta fram tekniska lösningar, säljstöd, beräkningar och CAD-ritningar. Genom IRONCADs katalogsystem bygger de snabbt och enkelt upp bibliotek med färdiga, flexibla komponenter i 3D som kan dra o släppas in i 3D miljön som att bygga med lego. Resultatet presenteras för kunden i 3D snabbt och smidigt. Hydraulschema tas fram i IRONCAD's inbyggda kompletta 2D lösning med tillhörande symbolbibliotek. Allt i samma lösning.

IRONCAD hjälper ELMAB att utveckla och producerar hydraulcylindrar

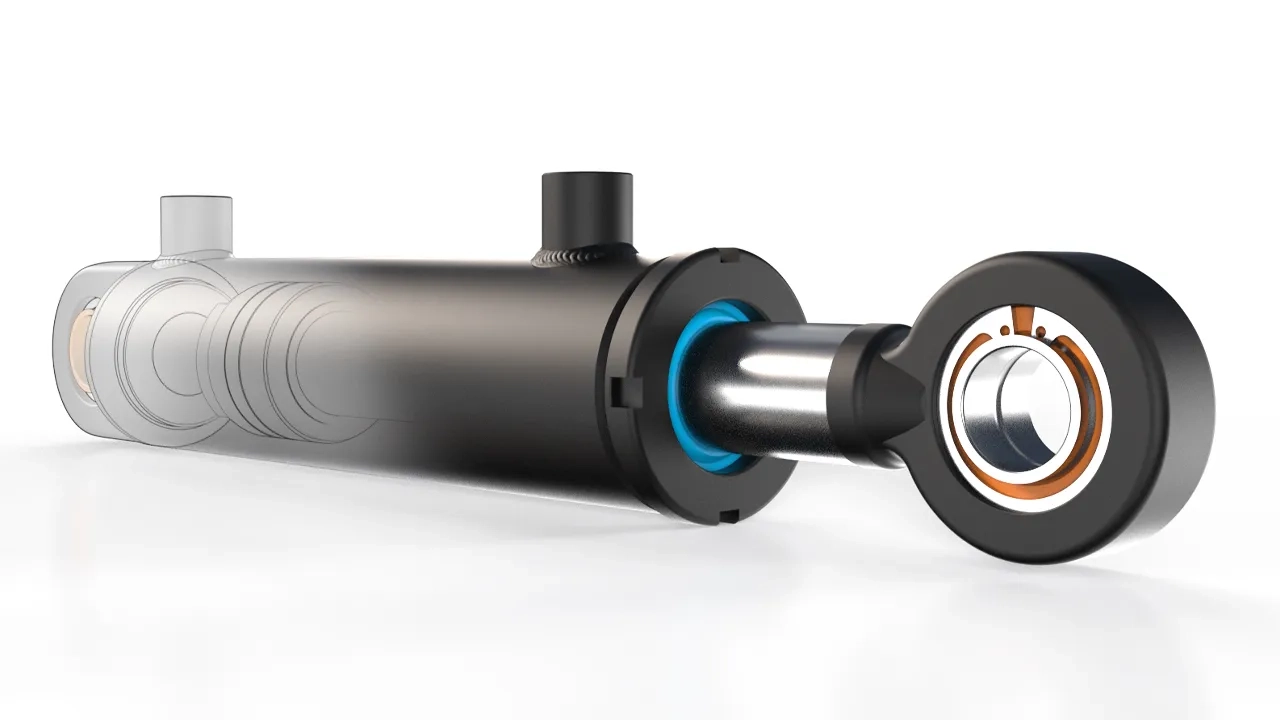

ELMAB grundades redan 1946 i Dala-Järna. De konstruerar och tillverkar hydraulcylindrar och gripklor som erbjuds till den svenska och europeiska marknaden. I och med den långa erfarenheten har man riktigt bra kunskap inom hydraulik. Man erbjuder både standardsortiment och specialanpassade cylindrar. För att bibehålla sin höga kvalité' på produkterna och skapa optimala lösningar snabbare till kunder behövde man ett bättre 3D CAD system för att konstruera i. Att skapa specialcylindrar i 3D med IRONCAD visade sig vara en riktigt bra lösning. Tidsåtgång för arbete i CAD minskades och resultatet blev högre tempo på konstruktionsavdelningen. Med IRONCAD har man nu ett mer produktivt 3D CAD verktyg som löser flera olika behov inom ELMAB och de har kunnat besvara marknadens höga krav med marginal. Bilden visar en cylinder konstruerad i IRONCAD och renderad i KeyShot.

Industrihydraulik

Industrihydraulik AB är ett riktigt framgångsrikt företag som konstruerar kompletta hydraulikanläggningar, konstruktion av ventilblock och hydraulikaggregat i IRONCAD. Industrihydraulik är även Sveriges största leverantör av specialblock till industrin. Deras varumärke är globalt erkänt och en stor del av deras produkter exporteras världen över. Industrihydraulik är en mångårig IRONCAD användare.  Hydraultankar kan konstrueras med hjälp av SheetMetal funktionen och utbredd plåt exporteras till DXF för laserskärning. Ramverk kan konstrueras enkelt med bockad plåt eller balk och profilsortimentet i IRONCAD. Många komponenter som filter, motorer, pumpar och andra köpkomponenter importeras enkelt till IRONCAD och allt kan hanteras i samma fil om så önskas. Rör och slangdragning konstrueras med 3D-kurvor och allt kan optimeras i 3D CAD för att få bästa passning direkt.

Med IRONCAD har Industrihydraulik skaffat sig en ordentlig konkurrensfördel på marknaden.

"Vi har använt IRONCAD under många år nu och haft en enorm nytta av programmet. Vi kan jämföra med andra 3D CAD lösningar och konstaterat att dessa inte är i närheten av den flexibilitet och snabbhet som IRONCAD erbjuder. Vi uppskattar stort att vi kan sitta framför kunden och modifiera konstruktionen direkt på plats i realtid. Vi kan göra det utan att riskera alla sedvanliga error som i är vanliga andra constraints-baserade system. Alla inblandade blir imponerade.‍

Vi konstruerar även avancerade hydraulikblock utifrån egna eller kundscheman. Vi är mycket nöjda med programmet och med Solidmakarnas utbildning och support. " Kent Wahlgren, konstruktör, Industrihydraulik AB

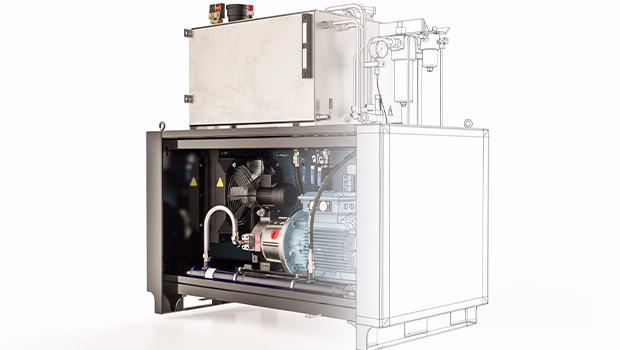

Bilden tillvänster och längst upp på sidan visar hydrauliklösningar skapade i IRONCAD och renderade i KeyShot.

Läs vidare om hur Industrihydraulik använder IRONCAD

Hydraulikschema kan skapas i IRONCAD

Ett viktigt behov som företag inom hydraulik (och även pneumatik) har är att skapa ett schema som visar hur lösningen fungerar och hänger ihop. Detta löser IRONCAD med sin inbyggda kompletta 2D CAD lösning. Som användare slipper man ha ett separat 2D CAD program för att lösa detta behov. 2D lösningen i IRONCAD är riktigt kraftfull och kan användas till alla behov inom 2D inklusive schemaritning. Det medföljer färdiga bibliotek med symboler för både hydraulik och pneumatik. Dessa bibliotek kan enkelt kompletteras med fler symboler som användaren vill ha snabb åtkomst till. IRONCAD's 2D lösning kan givetvis både öppna befintliga, redigera och skapa nya filer i DWG och DXF 2D format.

Med IRONCAD kan företag lämna över riktigt bra dokumentation i både 3D och 2D format till kunden.

Konstruera ventilblock i IRONCAD

Med IRONCAD är det enkelt att skapa och återanvända hål och patronventiler till exempel. Du drar helt enkelt ut dessa till kataloger på sidan av skärmen. Spara i olika kataloger och gruppera dessa efter användningsområde. Detta gör att du med enkelhet kan återanvända olika typer av exempelvis gängade hål med tillhörande borrningar som visas i detta fall. Denna teknik passar i många situationer. Det kan även vara returfilter, nivåglas, nipplar. Alla kan skapa passande hålbilder automatiskt i det du släpper det på. Som att bygga med lego.

Kanalerna för oljan i ett block är lätta att se om de är rätt utformade genom genomskinlighet i blocket och färgläggning. Eller helt enkelt genom att invertera blocket och se kanalerna som "positivt" material. Du får en roligare och effektivare arbetsdag med IRONCAD.
